KONSEP MODEL DATA SPASIAL PADA SIG

  KONSEP MODEL DATA SPASIAL PADA SIG

Oleh: Veri Yulianto

  (Mahasiswa Fakultas Perikanan Dan Ilmu Kelautan Jurusan Ilmu Kelautan Program Studi Oseanografi Universitas Diponegoro Semarang)

 A.   Pendahuluan

            Sistem Informasi Geografis (SIG) menjadi salah satu sarana penyampaian informasi. Terutama untuk informasi-informasi yang berhubungan dengan data spasial. System informasi tersebut telah dan sedang dikembangkan oleh pemerintah-pemerintah dibanyak daerah di Indonesia contohnya SIG Potensi daerah, untuk menampilkan potensi-potensi daerah diberbagai bidang antara lain ekonomi sosial dan budaya didaerah tersebut untuk menarik investor. Perkembangan pemanfaatan data spasial dalam dekade  belakangan ini  meningkat dengan sangat drastis. Hal ini berkaitan dengan meluasnya pemanfaatan Sistem Informasi Geografis (SIG) dan perkembangan teknologi dalam memperoleh, merekam dan mengumpulan data yang bersifat keruangan (spasial). Teknologi tinggi seperti Global Positioning System (GPS), remote sensing dan total station, telah membuat perekaman data spasial digital relatif lebih cepat dan mudah. Kemampuan penyimpanan yang semakin besar, kapasitas  transfer data yang semakin meningkat, dan kecepatan proses data yang semakin cepat menjadikan data spasial merupakan bagian yang tidak terlepaskan dari perkembangan teknologi informasi.

            Sistem informasi atau data yang berbasiskan keruangan pada saat ini merupakan salah satu elemen yang paling penting, karena berfungsi sebagai pondasi dalam melaksanakan dan mendukung berbagai macam aplikasi. Sebagai contoh dalam bidang lingkungan hidup, perencanaan pembangunan, tata ruang, manajemen transportasi, pengairan, sumber daya mineral, sosial dan ekonomi, dll. Oleh karena itu berbagai macam organisasi dan institusi menginginkan untuk mendapatkan data spasial yang konsisten, tersedia serta mempunyai aksesibilitas yang baik. Terutama yang berkaitan dengan perencanaan ke depan, data geografis masih dirasakan mahal dan membutuhkan waktu yang lama untuk memproduksinya  (Rajabidfard, A. dan I.P. Williamson 2000). Beberapa tahun belakangan ini banyak negara yang telah  melakukan investasi dalam kegiatan pembangunan dan pengembangan sistem informasi. Terutama dalam penggunaan, penyimpanan, proses, analisis dan peyebaran suatu informasi.

A.   Isi

a)      Pengertian Data Spasial

            Data spasial mempunyai pengertian sebagai suatu data yang mengacu pada posisi, obyek, dan hubungan diantaranya dalam ruang bumi. Data spasial merupakan salah satu item dari informasi, dimana didalamnya terdapat informasi mengenai bumi termasuk permukaan bumi, dibawa permukaan bumi, perairan, kelautan dan bawah atmosfir  (Rajabidfard dan Williamson, 2000a). Data spasial dan informasi turunannya digunakan untuk menentukan posisi dari identifikasi suatu elemen di permukaan bumi  (Radjabidfard 2001). Lebih lanjut lagi Mapping Science Committee (1995) dalam Rajabidfard (2001) menerangkankan mengenai pentingnya peranan posisi lokasi yaitu, (1) pengetahuan mengenai lokasi dari suatu aktifitas memungkinkan hubungannya dengan aktifiktas lain atau elemen lain dalam daerah yang sama atau lokasi yang berdekatan dan (2) Lokasi memungkinkan diperhitungkannya jarak, pembuatan peta, memberikan arahan dalam membuat keputusan spasial yang bersifat kompleks.

            Karakteristik utama dari data spasial adalah bagaimana mengumpulkannya dan memeliharanya untuk berbagai kepentingan. Selain itu juga ditujukan sebagai salah satu elemen yang kritis dalam melaksanakan pembangunan sosial ekonomi secara berkelanjutan dan pengelolaan lingkungan. Berdasarkan perkiraan hampir lebih dari 80 % informasi mengenai bumi berhubungan dengan iinformasi spasial (Wulan 2002).

            Perkembangan teknologi yang cepat dalam pengambilan data spasial telah membuat perekaman terhadap data berubah menjadi bentuk digital, selain itu relatif cepat dalam melakukan prosesnya. Salah satunya perkembangan teknologi yang berpengaruh terhadap perekeman data pada saat ini adalah teknologi penginderaan jauh (remote sensing) dan Global Positioning System (GPS).

            Terdapat empat prinsip yang dapat mengidentifikasikan perubahan teknologi perekaman data spasial selama tiga dasawaarsa ini. Prinsip tersebut adalah

            (1) perkembangan teknologi,

             (2) kepedulian terhadap lingkungan hidup,

            (3) konflik politik atau perang dan

            (4) kepentingan ekonomi.

            Data lokasi yang spesifik dibutuhkan untuk melakukan pemantauan terhadap dampak dalam suatu lingkungan, untuk mendukung program restorasi lingkungan dan untuk mengatur pembangunan. Kegiatan-kegiatan tersebut dilakukan melalui kegiatan pemetaan dengan menggunakan komputer dan pengamatan terhadap bumi dengan menggunakan satelit penginderaan jauh.

            Rajabidfard dan Wiliamson (2000), menerangkan bahwa terdapat dua pendorong utama dalam pembangunan data spasial. Pertama adalah pertumbuhan kebutuhan suatu pemerintahan dan dunia bisnis dalam memperbaiki keputusan yang berhubungan dengan keruangan dan meningkatkan efisiensi dengan bantuan data spasial. Faktor pendorong kedua adalah mengoptimalkan anggaran yang ada dengan meningkatkan informasi dan sistem komunikasi secara nyata dengan membangun teknologi informasi spasial. Didorong oleh faktor-faktor tersebut, maka banyak negara, pemerintahan dan organisasi memandang pentingnya data spasial, terutama dalam pengembangan informasi spasial atau yang lebih dikenal dengan Sistem Informasi Geografis (SIG). Tujuannya adalah membantu pengambilan keputusan berdasarkan kepentingan dan tujuannya masing-masing, terutama yang berkaitan dengan aspek keruangan. Oleh karena itu data spasial yang telah dibangun, sedang dibangun dan yang akan dibangun perlu diketahui keberadaanya.

            Pada dasarnya terdapat dua permalahan utama yang terjadi pada saat ini dalam pembangunan data spasial. Pertama adalah “ledakan” informasi, dimana informasi tersebut diperlukan dalam perkembangan waktu yang terjadi. Hal ini sangatlah bergantung pada perkembangan yang cepat dalam proses pengambilan dan perekaman data spasial. Sedangkan yang kedua adalah terbatasnya dan sulitnya melakukan akses dan mendapatkan informasi spasial dari berbagai macam sumber data yang tersedia. Konsekuensi yang terjadi terdapat kebutuhan yang sangat mendesak untuk memecahkan permasalahan tersebut, yaitu dengan melakukan konsep berbagi pakai data, integrasi dari aplikasi yang berbeda dan mengurangi duplikasi data dan minimalisasi biaya pengeluaran yang terjadi.

b)     Sumber Data Spasial

Data spasial dapat dihasilkan dari berbagai macam sumber, diantaranya adalah :

• Citra Satelit, data ini menggunakan satelit sebagai wahananya. Satelit tersebut menggunakan sensor untuk dapat merekam kondisi atau gambaran dari permukaan bumi. Umumnya diaplikasikan dalam kegiatan yang berhubungan dengan pemantauan sumber daya alam di permukaan bumi (bahkan ada beberapa satelit yang sanggup merekam hingga dibawah permukaan bumi), studi perubahan lahan dan lingkungan, dan aplikasi lain yang melibatkan aktifitas manusia di permukaan bumi. Kelebihan dari teknologi terutama dalam dekade ini adalah dalam kemampuan merakam cakupan wilayah yang luas dan tingkat resolusi dalam merekam obyek yang sangat tinggi. Data yang dihasilkan dari citra satelit kemudian diturunkan menjadi data tematik dan disimpan dalam bentuk basis data untuk digunakan dalam berbagai macam aplikasi. Mengenai spesifikasi detail dari data citra satelit dan teknologi yang digunakan akan dibahas dalam bab tersendiri.
• Peta Analog, sebenarnya jenis data ini merupakan versi awal dari data spasial, dimana yang mebedakannya adalah hanya dalam bentuk penyimpanannya saja. Peta analago merupakan bentuk tradisional dari data spasial, dimana data ditampilkan dalam bentuk kertas atau film. Oleh karena itu dengan perkembanganteknologi saat ini peta analog tersebut dapat di scan menjadi format digital untuk kemudian disimpan dalam basis data.
• Foto Udara (Aerial Photographs), merupakan salah satu sumber data yang banyak digunakan untuk menghasilkan data spasial selain dari citra satelit. Perbedaannya dengan citra satelit adalah hanya pada wahana dan cakupan wilayahnya. Biasanya foto udara menggunakan pesawat udara. Secara teknis proses pengambilan atau perekaman datanya hampir sama dengan citra satelit. Sebelum berkembangan teknologi kamera digital, kamera yang digunakan adalah menggunakan kamera konvensional menggunakan negatif film, saat ini sudah menggunakan kamera digital, dimana data hasil perekaman dapat langsung disimpan dalam basis data. Sedangkan untuk data lama (format foto film) agar dapat disimpan dalam basis data harus dilakukan conversi dahulu dengan mengunakan scanner, sehingga dihasilkan foto udara dalam format digital. Lebih lanjut mengenai spesifikasi foto udara akan dibahas dalam bab tersendiri.
• Data Tabular, data ini berfungsi sebagai atribut bagi data spasial. Data ini umumnya berbentuk tabel. Salah satu contoh data ini yang umumnya digunakan adalah data sensus penduduk, data sosial, data ekonomi, dll. Data tabulan ini kemudian di relasikan dengan data spasial untuk menghasilkan tema data tertentu.
• Data Survei (Pengamatan atau pengukuran dilapangan), data ini dihasilkan dari hasil survei atau pengamatan dilapangan. Contohnya adalah pengukuran persil lahan dengan menggunakan metode survei terestris.

c)      Model data spasial

            Pada pemanfaatannya data spasial yang diolah dengan menggunakan komputer (data spasial digital) menggunakan model sebagai pendekatannya.  Economic and Social Comminssion for Asia and the Pasific (1996), mendefinisikan  model data sebagai suatu set logika atau aturan dan karakteristik dari suatu data spasial. Model data merupakan representasi hubungan antara dunia nyata dengan  data spasial.

            Terdapat dua model dalam data spasial, yaitu model data raster dan model data vektor. Keduanya memiliki karakteristik yang berbeda, selain itu dalam pemanfaatannya tergantung dari masukan data  dan hasil akhir yang akan dihasilkan. Model data tersebut merupakan representasi dari obyek-obyek geografi yang terekam sehingga dapat dikenali dan diproses oleh komputer.  Chang (2002) menjabarkan model data vektor menjadi beberapa bagian lagi (dapat dilihat pada Gambar 1), sedangkan penjelasan dari model data tersebut akan dibahas dalam sub bab berikut ini.

Gambar 1 : Klasifikasi Model Data Spasial

Data spasial mempunyai dua bagian penting yang membuatnya berbeda dari data lain, yaitu informasi lokasi dan informasi atribut yang dapat dijelaskan sebagai berikut:

·         Informasi lokasi atau informasi spasial. Contoh yang umum adalah informasi lintang dan bujur, termasuk diantaranya informasi datum dan proyeksi. Contoh lain dari informasi spasial yang bisa digunakan untuk mengidentifikasikan lokasi misalnya adalah Kode Pos.

·         Informasi deskriptif (atribut) atau informasi non spasial. Suatu lokalitas bisa mempunyai beberapa atribut atau properti yang berkaitan dengannya; contohnya jenis vegetasi, populasi, pendapatan pertahun, dsb.

Ø  Sistem Koordinat

Informasi lokasi ditentukan berdasarkan sistem koordinat, yang di antaranya mencakup datum dan proyeksi peta. Datum adalah kumpulan parameter dan titik kontrol yang hubungan geometriknya diketahui, baik melalui pengukuran atau penghitungan. Sedangkan sistem proyeksi peta adalah sistem yang dirancang untuk merepresentasikan permukaan dari suatu bidang lengkung atau spheroid (misalnya bumi) pada suatu bidang datar. Proses representasi ini menyebabkan distorsi yang perlu diperhitungkan untuk memperoleh ketelitian beberapa macam properti, seperti jarak, sudut, atau luasan.

Ø  Format data spasial

Dalam SIG, data spasial dapat direpresentasikan dalam dua format, yaitu:

1.      Data Vektor

Dalam data format vektor, bumi kita direpresentasikan sebagai suatu mosaik dari garis (arc/line), polygon (daerah yang dibatasi oleh garis yang berawal dan berakhir pada titik yang sama), titik/point (node yang mempunyai label), dan nodes (merupakan titik perpotongan antara dua buah garis).

Model data vektor merupakan model data yang paling banyak digunakan, model ini berbasiskan pada titik (points) dengan nilai koordinat (x,y) untuk membangun obyek spasialnya. Obyek yang dibangun terbagi menjadi tiga bagian lagi yaitu berupa titik (point), garis (line), dan area (polygon).

• Titik (point)

Titik merupakan representasi grafis yang paling sederhana pada suatu obyek. Titik tidak mempunyai dimensi tetapi dapat ditampilkan dalam bentuk simbol baik pada peta maupun dalam layar monitor. Contoh : Lokasi Fasilitasi Kesehatan, Lokasi Fasilitas Kesehatan, dll.

• Garis (line)

Garis merupakan bentuk linear yang menghubungkan dua atau lebih titik dan merepresentasikan obyek dalam satu dimensi. Contoh : Jalan, Sungai, dll.

• Area (Poligon)

Poligon merupakan representasi obyek dalam dua dimensi.Contoh : Danau, Persil Tanah, dll.

1.      Data Raster

      Data raster (atau disebut juga dengan sel grid) adalah data yang dihasilkan dari sistem Penginderaan Jauh. Pada data raster, obyek geografis direpresentasikan sebagai struktur sel grid yang disebut dengan pixel (picture element). Pada data raster, resolusi (definisi visual) tergantung pada ukuran pixel-nya. Dengan kata lain, resolusi pixel menggambarkan ukuran sebenarnya di permukaan bumi yang diwakili oleh setiap pixel pada citra. Semakin kecil ukuran permukaan bumi yang direpresentasikan oleh satu sel, semakin tinggi resolusinya. Data raster sangat baik untuk merepresentasikan batas-batas yang berubah secara gradual, seperti jenis tanah, kelembaban tanah, vegetasi, suhu tanah, dsb. Keterbatasan utama dari data raster adalah besarnya ukuran file; semakin tinggi resolusi grid-nya semakin besar pula ukuran filenya. Keuntungan utama dari format data vektor adalah ketepatan dalam merepresentasikan fitur titik, batasan dan garis lurus. Hal ini sangat berguna untuk analisa yang membutuhkan ketepatan posisi, misalnya pada basisdata batas-batas kadaster. Contoh penggunaan lainnya adalah untuk mendefinisikan hubungan spasial dari beberapa fitur. Kelemahan data vektor yang utama adalah ketidakmampuannya dalam mengakomodasi perubahan gradual.

Masing-masing format data mempunyai kelebihan dan kekurangan. Pemilihan format data yang digunakan sangat tergantung pada tujuan penggunaan, data yang tersedia, volume data yang dihasilkan, ketelitian yang diinginkan, serta kemudahan dalam analisa. Data vektor relatif lebih ekonomis dalam hal ukuran file dan presisi dalam lokasi, tetapi sangat sulit untuk digunakan  alam komputasi matematik. Sebaliknya, data raster biasanya membutuhkan ruang penyimpanan file yang lebih besar dan presisi lokasinya lebih rendah, tetapi lebih mudah digunakan secara matematis.

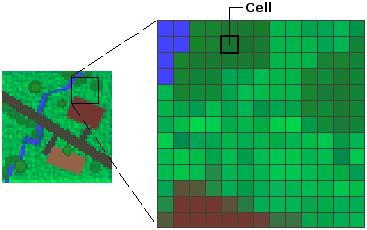

            Model data raster mempunyai struktur data yang tersusun dalam bentuk matriks atau piksel dan membentuk grid. Setiap piksel memiliki nilai tertentu dan memiliki atribut tersendiri, termasuk nilai koordinat yang unik. Tingkat keakurasian model ini sangat tergantung pada ukuran piksel atau biasa disebut dengan resolusi. Model data ini biasanya digunakan dalam remote sensing yang berbasiskan citra satelit maupun airborne (pesawat terbang). Selain itu model ini digunakan pula dalam membangun model ketinggian digital (DEM-Digital Elevatin Model) dan model permukaan digital (DTM-Digital Terrain Model).

            Model raster memberikan informasi spasial terhadap permukaan di bumi dalam bentuk gambaran yang di generalisasi. Representasi dunia nyata disajikan sebagai elemen matriks atau piksel yang membentuk grid yang homogen. Pada setiap piksel mewakili setiap obyek yang terekam dan ditandai dengan nilai-nilai tertentu. Secara konseptual, model data raster merupakan model data spasial yang paling sederhana

Karakteristik utama data raster adalah bahwa dalam setiap sel/piksel mempunyai nilai. Nilai sel/piksel  merepresentasikan fenomena atau gambaran dari suatu kategori. Nilai sel/piksel dapat meiliki nilai positif atau negatif, integer, dan  floating point untuk dapat merepresentasikan nilai cotinuous (lihat Gambar 2). Data raster disimpan dalam suatu urutan nilai sel/piksel. Sebagai contoh, 80, 74, 45, 45, 34, dan seterusnya.

            Luas suatu area direpresentasikan dalam setiap sel/piksel dengan lebar dan panjang yang sama. Sebagai contoh, sebuah data raster yang merepresentasikan ketinggian permukaan (biasa disebut dengan DEM) dengan luasan sebesar 100 Km², apabila terdapat 100 sel/piksel dalam raster, maka dalam setiap sel/piksel mempunyai ukuran 1 Km² ( 1 km x 1 km).

Dimensi dari setiap sel/piksel dapat ditentukan ukurannya sesuai dengan kebutuhan. Ukuran sel/piksel menentukan bagaimana kasar atau halusnya pola atau obyek yang akan di representasikan. Semakin kecil ukuran sel/piksel, maka akan semakin halus atau lebih detail. Akan tetapi semakin besar jumlah sel/piksel yang digunakan maka akan berpengaruh terhadap penyimpanan dan kecepatan proses. Apabila ukuran sel /piksel terlalu besar akan tejadi kehilangan informasi atau kehalusan pola akan terlihat lebih kasar. Sebagai contoh apabila ukuran sel lebih besar dari lebar jalan, maka jalan tidak akan dapat ditampilkan dalam data raster. Gambar berikut memperlihatkan bagaimana obyek poligon di representasikan dalam raster dengan berbagai macama ukuran sel/piksel.

Poligon yang direpresentasikan dalam Berbagai Macam Ukuran Sel/Piksel

            Lokasi dalam setiap sel/piksel di definisikan dalam bentuk baris dan kolom dimana didalamnya terdapat informasi mengenai posisi. Apabila sel memuat Sistem Koordinat Kartesian, dimana setiap baris merupakan paralel dengan sumbu X (x-axis), dan kolom paralel dengan sumbu Y (y-axis). Demikian pula apabila sel/piksel memuat Sistem Koordinat UTM (Universal Transverse Mercator) dan sel/piksel memiliki ukuran 100, maka lokasi sel/piksel tersebut pada 300, 500 E (east) dan 5, 900, 600 N (north).

Terkadang dibutuhkan informasi spesifik dari luasan suatu raster. Luasan tersebut dapat didefinisikan pada koordinat bagian atas, bawah, kanan, dan kiri dari keseluruhan raster, seperti terlihat pada gambar dibawah ini.

Ø  Sumber data spasial

Sebagaimana telah kita ketahui, SIG membutuhkan masukan data yang bersifat spasial maupun deskriptif. Beberapa sumber data tersebut antara lain adalah:

1.      Peta analog (antara lain peta topografi, peta tanah, dsb.). Peta analog adalah peta dalam bentuk cetakan. Pada umumnya peta analog dibuat dengan teknik kartografi, sehingga sudah mempunyai referensi spasial seperti koordinat, skala, arah mata angin dsb.  Peta analog dikonversi menjadi peta digital dengan berbagai cara yang akan dibahas pada bab selanjutnya. Referensi spasial dari peta analog memberikan koordinat sebenarnya di permukaan bumi pada peta digital yang dihasilkan. Biasanya peta analog direpresentasikan dalam format vektor.

2.      Data dari sistem Penginderaan Jauh (antara lain citra satelit, foto-udara, dsb.)  Data Pengindraan Jauh dapat dikatakan sebagai sumber data yang terpenting bagi SIG karena ketersediaanya secara berkala. Dengan adanya bermacam-macam satelit di ruang angkasa denganspesifikasinya masing-masing, kita bisa menerima berbagai jenis citra satelit untuk beragam tujuan pemakaian. Data ini biasanya direpresentasikan dalam format raster.

3.      Data hasil pengukuran lapangan. Contoh data hasil pengukuran lapang adalah data batas administrasi, batas kepemilikan lahan, batas persil, batas hak pengusahaan hutan, dsb., yang dihasilkan berdasarkan teknik perhitungan tersendiri. Pada umumnya data ini merupakan sumber data atribut.

4.      Data GPS. Teknologi GPS memberikan terobosan penting dalam menyediakan data bagi SIG. Keakuratan pengukuran GPS semakin tinggi dengan berkembangnya teknologi. Data ini biasanya direpresentasikan dalam format vektor.

Ø  Sistem Pemasukan Data

Pada bagian ini kita akan mempelajari teknik memasukkan data spasial dari sumber-sumber di atas ke dalam SIG, antara lain:

1.      Digitasi

2.      Penggunaan GPS

3.      Konversi dari sistem lain

Sistem Informasi Geografis (SIG) / Geographic Information System (GIS) adalah suatu sistem informasi berbasis komputer, yang digunakan untuk memproses data spasial yang ber-georeferensi (berupa detail, fakta, kondisi, dsb) yang disimpan dalam suatu basis data dan berhubungan dengan persoalan serta keadaan dunia nyata (real world). Manfaat SIG secara umum memberikan informasi yang mendekati kondisi dunia nyata, memprediksi suatu hasil dan perencanaan strategis.

Ø  Menampilkan informasi (basis data) spasial maupun atribut.

ArcView dapat mengakses dan menampilkan basis data eksternal (Basis data atribut yang dapat dibuat dengan menggunakan perangkat lunak DBMS relasional yang ada;

misal: Ms. Access, Dbase, Oracle, dan sebagainya)

Ø  Menjawab query spasial maupun atribut.

Menghubungkan informasi spasial dengan atribut-atributnya yang terdapat (disimpan) didalam basis data atribut:

1.      Memilih feature (entitas) spasial, muncul informasi spasialnya.

2.      Memilih data atribut dari basis data atribut, muncul representasi spasial feature yang dipilih.

3.      Memilih data atribut, muncul data atribut-atribut lainnya yang terdapat di dalam basis data tersebut.

4.      Memilih suatu feature spasial, muncul feature spasial lainnya yang terkait.

Kesimpulan

            Dari uraian makalah diatas tentang konsep data spasial  pada SIG dapat diambil beberapa kesimpulan yang seperti diataranya yaitu :

1.      Data spasial mempunyai pengertian sebagai suatu data yang mengacu pada posisi, obyek, dan hubungan diantaranya dalam ruang bumi. Data spasial merupakan salah satu item dari informasi, dimana didalamnya terdapat informasi mengenai bumi termasuk permukaan bumi, dibawa permukaan bumi, perairan, kelautan dan bawah atmosfir.

2.      Data spasial dapat direpresentasikan dalam dua format, yaitu: data raster dan data vector.

Daftar Pustaka

A. Longley, Paul, Michael F. Goodchild, David J. Maguire, and David W. Rhind.             Geographic Information Systems and Science. West Sussex, England: John    Wiley & Sons Ltd, 2001.

Chang, Kang -Tsung. Introdcution To Geographic Information Systems. New York:           McGraw-Hill, 2002.

Economic and Social Comminssion for Asia and the Pasific. Manual on GIS for     Planner and    Decision Makers. New York: United Nations, 1996.

Environmental Systems Research Institute (ESRI), Inc. ESRI.Com. 2006.   www.esri.com (accessed March 12, 2007).

Prahasta, Eddy. Konsep-konsep Dasar Sistem Informasi Geografis. Bandung:        Informatika,    2001.

Wulan. Methodology for Selection of Framework Data : Case Study for NSDI in     China. Enschede: Thesis Degree of Master of Science in GeoInformation        Management, International Institute fo GeoInformation and Earth Observation     (ITC), 2002.
